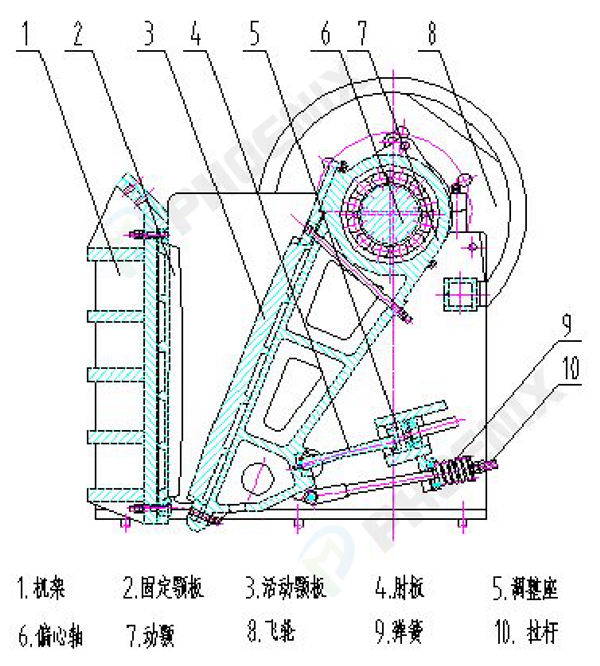

圖一：顎式破碎機結構圖
顎式破碎機的結構如圖一所示，顎式破碎機工作原理：當顎破設備工作時，飛輪8帶動偏心軸6轉動，由于偏心軸的偏心作用，懸掛在它上邊的動顎7在肘板4的制約下，相對于固定顎板往復地做一種復合擺動運動。當活動顎板3靠近固定顎板2時，物料被擠壓破碎。在破碎過程中，當動顎被擺動至前方時，拉桿10末端的彈簧9即受壓縮，由于彈簧企圖恢復原狀，因此可以幫助動顎后退至原來位置。水平拉桿的作用還在于阻止當可動顎板作返回運動時肘板4不致脫落。
以上是顎破基本工作原理，那么顎破的型號有很多，先來介紹一下PE600*900顎式破碎機的一些基本資料：

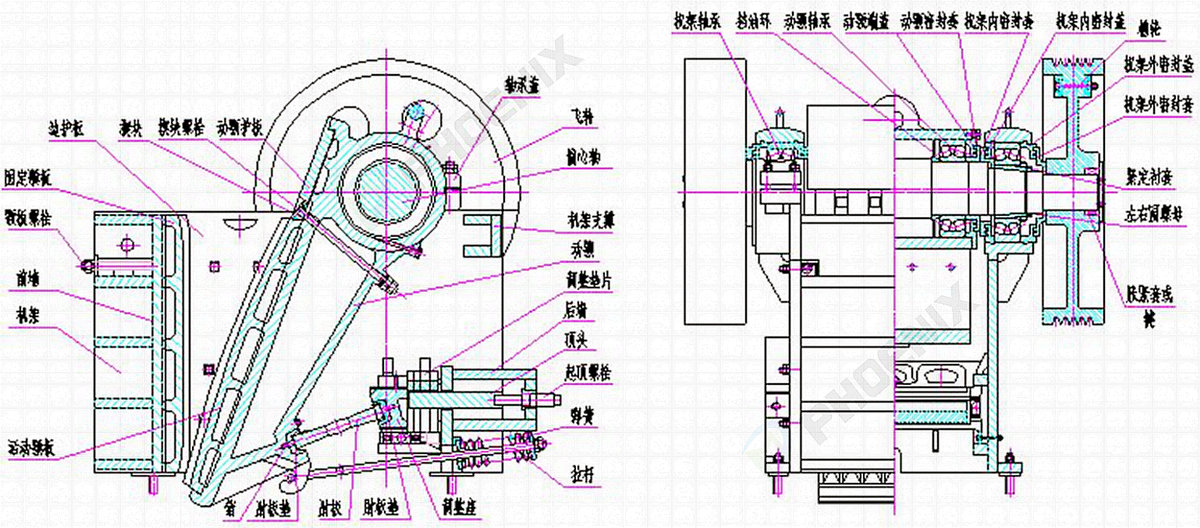

圖二：PE600*900顎式破碎機結構圖

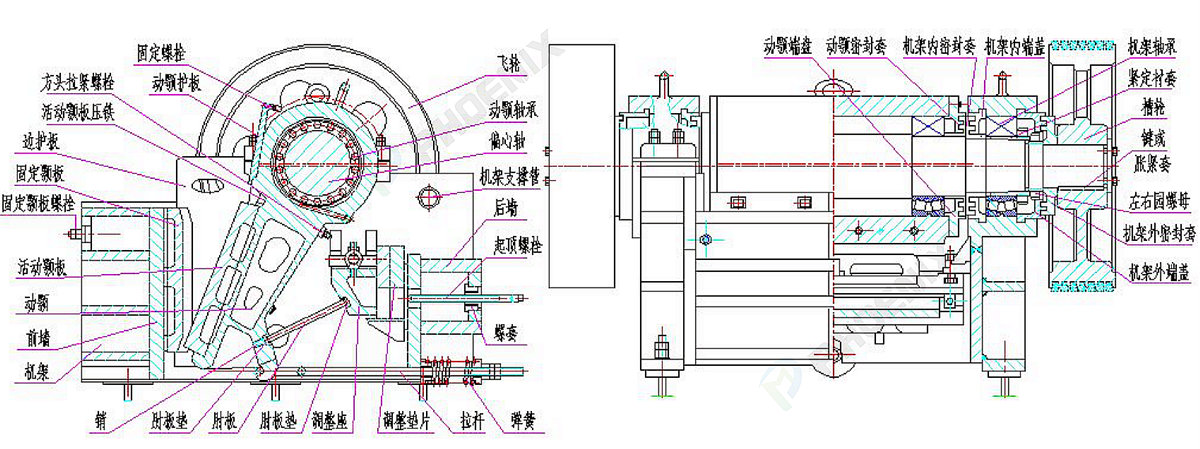

圖三：PE750*1060顎式破碎機結構圖
從以上兩個圖（圖二、圖三）可以看出不同型號規格的顎式破碎機結構有所不同，圖二展示的是所有PE600*900顎破規格以下的結構構造，而圖三展示的是所有PE750*1060顎破規格以上的顎破結構構造。還有一種顎式破碎機型號為PEX，其及結構圖如下：（圖四）

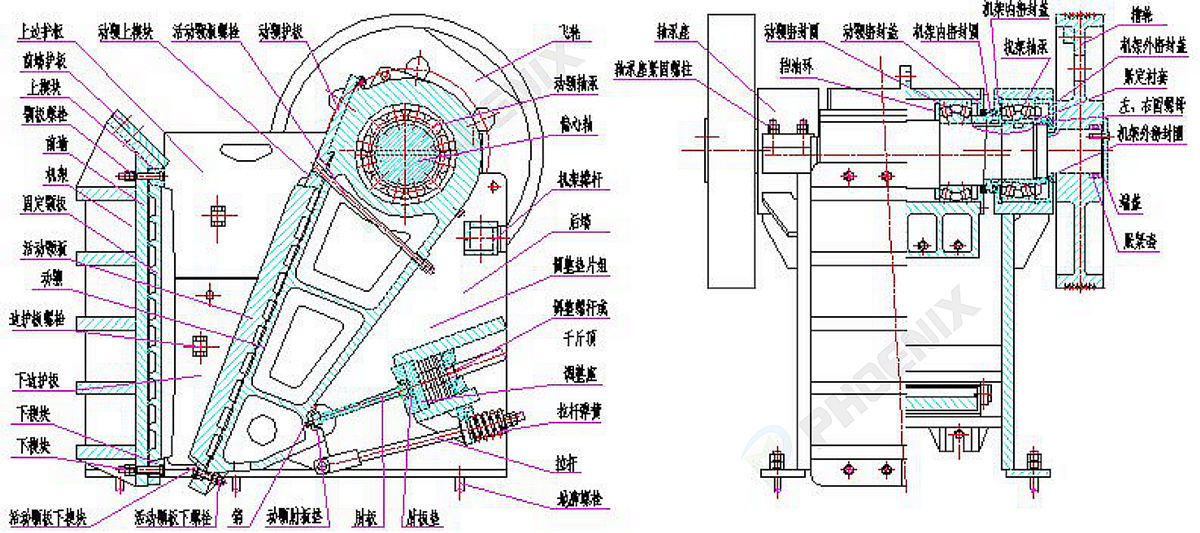

圖四：PEX顎式破碎機結構圖
一、PE系列的顎式破碎機有哪些規格型號：
1、PE600*900以下顎式破碎機
2、PE750*1060以上顎式破碎機
1、PE600*900以下顎式破碎機
|
機器型號 |
|
PE-150*250H |
|
PE-150*250Z |
|
PE-250*400 |
|
PE-250*400Z |
|
PE-250*500H |
|
PE-400*600 |
|
PE-400*600Z |
|
PE-500*750 |
|
PE-600*900 |
2、PE750*1060以上顎式破碎機
|
機器型號 |
|
PE-750*1060 |
|
PE-800*1060 |
|
PE-870*1060 |
|
PE-900*1200 |
|
PE-1000*1200 |
|
PE-1200*1500 |
|
PE-1500*1800 |
3、PEX系列顎式破碎機
|
機器型號 |
|
PEX-150*750H |
|
PEX-150*750Z |
|
PEX-250*750 Z |
|
PEX-250 *750H |
|
PEX-250*1000 |
|
PEX-250*1200 |
|
PEX-300*1300 |
再介紹一下三種類型的顎式破碎機最小排料口尺寸技術參數：
最小排料口是指破碎機排料口調整的下限， 鄂破破碎機絕對不允許在小于最小排料口的條件下運行。這里所指的排料口是指緊邊排料口。停機時測量的排料口為松邊排料口。緊邊排料口=松邊排料口 -水平位移。
| PE系列鄂破（PE690以下） | ||
| 機器型號 | 最小排料口 | 水平位移 （mm） |
| PE-150*250 | 10 | 10 |
| PE-250*400 | 20 | 15.5 |
| PE-250*500H | 20 | 15.5 |
| PE-400*600 | 40 | 23 |
| PE-500*750 | 50 | 28 |
| PE-600*900Ⅵ | 65 | 32.5 |
| PE系列鄂破（PE750以上） | ||
| 機器型號 | 最小排料口 | 水平位移 （mm） |
| PE-750*1060 | 80 | 39 |
| PE-800*1060 | 100 | 41.5 |
| PE-870*1060 | 200 | 45 |
| PE-900*1200 | 100 | 46 |
| PE-1000*1200 | 195 | 50 |
| PE-1200*1500 | 150 | 58.6 |
| PE-1500*1800 | 220 | 71 |
| PEX系列鄂破 | ||
| 機器型號 | 最小排料口 | 水平位移 （mm） |
| PEX-150*750 | 18 | 10 |
| PEX-250*750 | 25 | 15.5 |
| PEX-250*1000 | 25 | 15.5 |
| PEX-250*1200 | 25 | 15.5 |
| PEX-300*1300 | 20 | 18 |
二、排料口調整范圍及生產能力技術參數

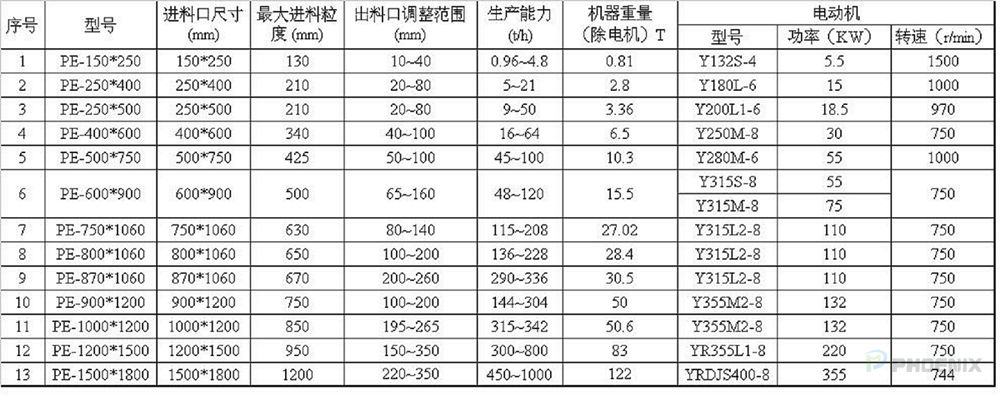

1、PE系列顎式破碎機技術參數：

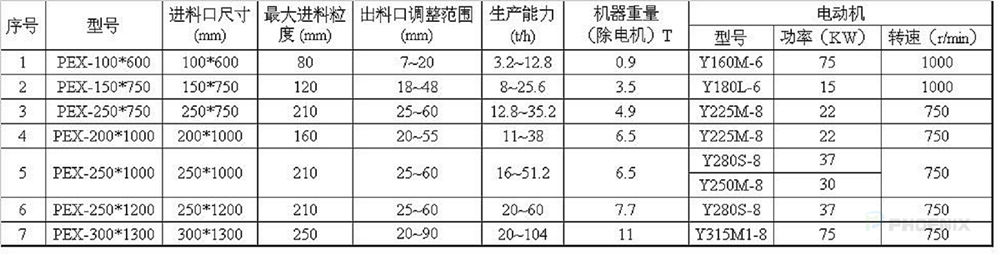

2、PEX系列顎式破碎機技術參數：
PE系列顎破排料口與生產能力及排料粒度對應參考表
| PE-150×250 | |||
| 排料口寬度b(mm) | 生產能力Q(t/h) | 最大粒度dmax(mm) | 粒度比K（d/b） |
| 10 | 0.69 | 24 | 2.40 |
| 20 | 2.1 | 31 | 1.55 |
| 30 | 3.5 | 38 | 1.27 |
| 40 | 4.9 | 57 | 1.43 |
| PE-250×400 | |||
| 排料口寬度b(mm) | 生產能力Q(t/h) | 最大粒度dmax(mm) | 粒度比K（d/b） |
| 20 | 4.2 | 34 | 1.70 |
| 30 | 7.6 | 41 | 1.37 |
| 40 | 11 | 47 | 1.18 |
| 50 | 14.5 | 54 | 1.08 |
| 60 | 18 | 61 | 1.02 |
| 70 | 21 | 97 | 1.39 |
| 80 | 25 | 107 | 1.34 |
| PE-400×600 | |||
| 排料口寬度b(mm) | 生產能力Q(t/h) | 最大粒度dmax(mm) | 粒度比K（d/b） |
| 40 | 18 | 59 | 1.48 |
| 50 | 24.3 | 67 | 1.34 |
| 60 | 31 | 75 | 1.25 |
| 70 | 37 | 82 | 1.17 |
| 80 | 43.2 | 113 | 1.41 |
| 90 | 50 | 123 | 1.37 |
| 100 | 64 | 132 | 1.32 |
| PE-500×750 | |||
| 排料口寬度b(mm) | 生產能力Q(t/h) | 最大粒度dmax(mm) | 粒度比K（d/b） |
| 50 | 38.3 | 75 | 1.50 |
| 60 | 49 | 81 | 1.35 |
| 70 | 60 | 88 | 1.26 |
| 80 | 70 | 94 | 1.18 |
| 90 | 81 | 101 | 1.12 |
| 100 | 100 | 107 | 1.07 |
| PE-600×900 | |||
| 排料口寬度b(mm) | 生產能力Q(t/h) | 最大粒度dmax(mm) | 粒度比K（d/b） |
| 65 | 60.5 | 87 | 1.34 |
| 85 | 85.3 | 100 | 1.18 |
| 105 | 110 | 113 | 1.08 |
| 135 | 147.4 | 190 | 1.41 |
| 160 | 178 | 215 | 1.34 |
| PE-750×1060 | |||
| 排料口寬度b(mm) | 生產能力Q(t/h) | 最大粒度dmax(mm) | 粒度比K（d/b） |
| 80 | 101.5 | 120 | 1.50 |
| 90 | 118 | 126 | 1.40 |
| 100 | 135 | 133 | 1.33 |
| 110 | 152 | 139 | 1.26 |
| 120 | 169 | 146 | 1.22 |
| 130 | 185.5 | 152 | 1.17 |
| 140 | 202 | 159 | 1.14 |
| PE-800×1060 | |||
| 排料口寬度b(mm) | 生產能力Q(t/h) | 最大粒度dmax(mm) | 粒度比K（d/b） |
| 100 | 140 | 133 | 1.33 |
| 110 | 158 | 139 | 1.26 |
| 120 | 176 | 146 | 1.22 |
| 140 | 212 | 159 | 1.14 |
| 150 | 229 | 166 | 1.11 |
| 160 | 247 | 172 | 1.08 |
| PE-870×1060 | |||
| 排料口寬度b(mm) | 生產能力Q(t/h) | 最大粒度dmax(mm) | 粒度比K（d/b） |
| 200 | 339 | 285 | 1.43 |
| 210 | 358 | 294 | 1.4 |
| 220 | 377 | 304 | 1.38 |
| 230 | 396 | 314 | 1.37 |
| 240 | 415 | 324 | 1.35 |
| 250 | 434 | 333 | 1.33 |
| 260 | 453 | 343 | 1.32 |
| PE-900×1200 | |||
| 排料口寬度b(mm) | 生產能力Q(t/h) | 最大粒度dmax(mm) | 粒度比K（d/b） |
| 100 | 156.7 | 137 | 1.37 |
| 120 | 197.4 | 152 | 1.27 |
| 140 | 238 | 167 | 1.19 |
| 160 | 278.7 | 228 | 1.43 |
| 180 | 319.4 | 248 | 1.38 |
| 200 | 360 | 267 | 1.34 |
| PE-1000×1200 | |||
| 排料口寬度b(mm) | 生產能力Q(t/h) | 最大粒度dmax(mm) | 粒度比K（d/b） |
| 195 | 378 | 262 | 1.34 |
| 200 | 389 | 267 | 1.34 |
| 205 | 400 | 272 | 1.33 |
| 210 | 411 | 277 | 1.32 |
| 215 | 422 | 282 | 1.31 |
| 220 | 433 | 287 | 1.30 |
| 225 | 445 | 292 | 1.30 |
| 230 | 456 | 296 | 1.29 |
| 235 | 467 | 301 | 1.28 |
| 240 | 478 | 306 | 1.28 |
| 245 | 489 | 311 | 1.27 |
| 250 | 500 | 316 | 1.26 |
| 255 | 511 | 321 | 1.26 |
| 260 | 523 | 326 | 1.25 |
| 265 | 533 | 331 | 1.25 |
| PE-1200×1500 | |||
| 排料口寬度b(mm) | 生產能力Q(t/h) | 最大粒度dmax(mm) | 粒度比K（d/b） |
| 150 | 302 | 205 | 1.37 |
| 160 | 327 | 213 | 1.33 |
| 170 | 352 | 220 | 1.29 |
| 180 | 377 | 228 | 1.27 |
| 190 | 402 | 236 | 1.24 |
| 200 | 427 | 243 | 1.22 |
| 210 | 452 | 251 | 1.2 |
| 220 | 477 | 258 | 1.17 |
| 230 | 502 | 333 | 1.45 |
| 240 | 527 | 342 | 1.43 |
| 250 | 552 | 352 | 1.41 |
| 270 | 603 | 371 | 1.37 |
| 280 | 628 | 381 | 1.36 |
| 300 | 678 | 400 | 1.33 |
| 320 | 728. | 420 | 1.31 |
| 350 | 803 | 449 | 1.28 |
| PE-1500×1800 | |||
| 排料口寬度b(mm) | 生產能力Q(t/h) | 最大粒度dmax(mm) | 粒度比K（d/b） |
| 220 | 688 | 260 | 1.18 |
| 225 | 706 | 330 | 1.47 |
| 230 | 725 | 335 | 1.46 |
| 235 | 743 | 339 | 1.44 |
| 240 | 762 | 344 | 1.43 |
| 245 | 781 | 349 | 1.42 |
| 250 | 800 | 354 | 1.42 |
| 260 | 836 | 363 | 1.4 |
| 270 | 874 | 373 | 1.38 |
| 280 | 911 | 383 | 1.37 |
| 290 | 948 | 392 | 1.35 |
| 300 | 986 | 402 | 1.34 |
| 310 | 1023 | 412 | 1.33 |
| 320 | 1060 | 421 | 1.32 |
| 330 | 1097 | 431 | 1.31 |
| 340 | 1135 | 441 | 1.30 |
| 350 | 1172 | 451 | 1.29 |

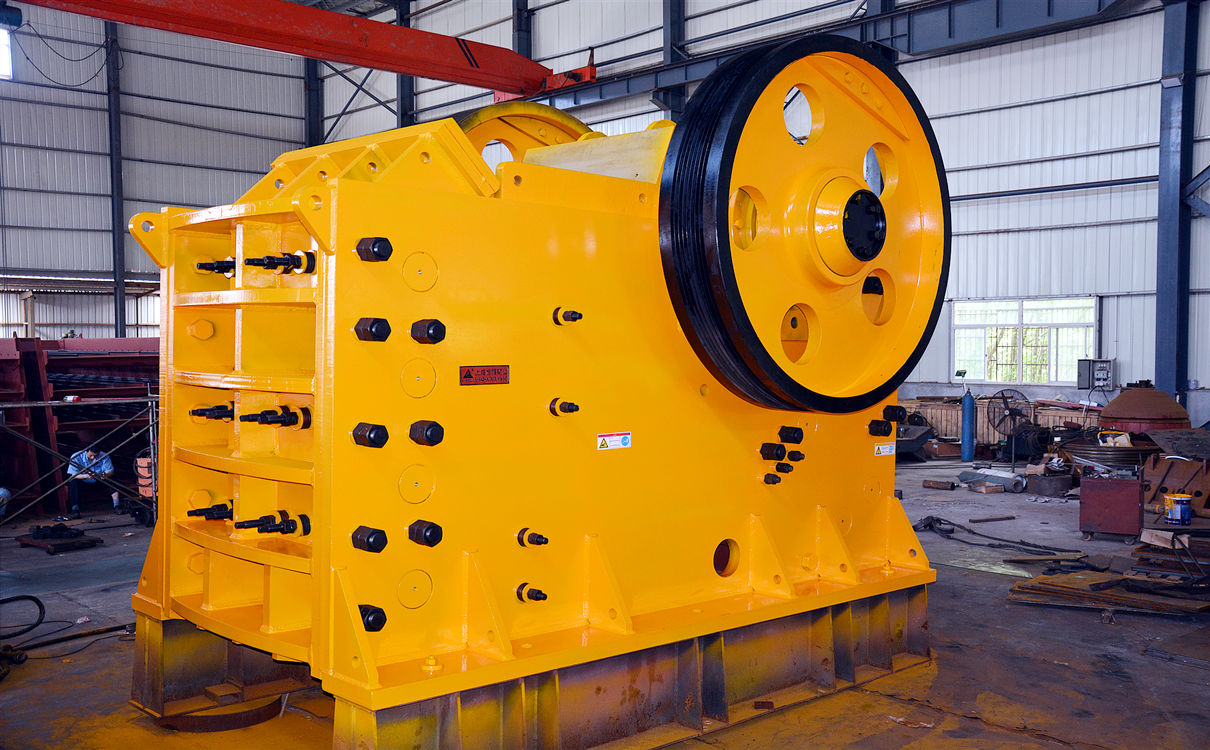

圖五：PE顎式破碎機
| PEX-250×750 | |||
| 排料口寬度b(mm) | 生產能力Q(t/h) | 最大粒度dmax(mm) | 粒度比K（d/b） |
| 25 | 12.8 | 50.7 | 2.03 |
| 35 | 19.2 | 57.2 | 1.63 |
| 45 | 25.6 | 64.1 | 1.42 |
| 60 | 35.2 | 74.8 | 1.25 |
| PEX-250×1000 | |||
| 排料口寬度b(mm) | 生產能力Q(t/h) | 最大粒度dmax(mm) | 粒度比K（d/b） |
| 25 | 16 | 51.2 | 2.05 |
| 35 | 26.1 | 57.7 | 1.65 |
| 45 | 36.1 | 64.5 | 1.43 |
| 60 | 51.2 | 75.2 | 1.25 |
| PEX-250×1200 | |||
| 排料口寬度b(mm) | 生產能力Q(t/h) | 最大粒度dmax(mm) | 粒度比K（d/b） |
| 25 | 20 | 51.2 | 2.05 |
| 35 | 31.4 | 57.7 | 1.65 |
| 45 | 42.8 | 64.5 | 1.43 |
| 60 | 60 | 75.2 | 1.25 |
| PEX-300×1300 | |||
| 排料口寬度b(mm) | 生產能力Q(t/h) | 最大粒度dmax(mm) | 粒度比K（d/b） |
| 20 | 20 | 48.2 | 2.41 |
| 40 | 36.7 | 61.1 | 1.53 |
| 60 | 53.4 | 75.2 | 1.25 |
| 80 | 70.1 | 89.9 | 1.12 |
| 104 | 90 | 108.0 | 1.04 |

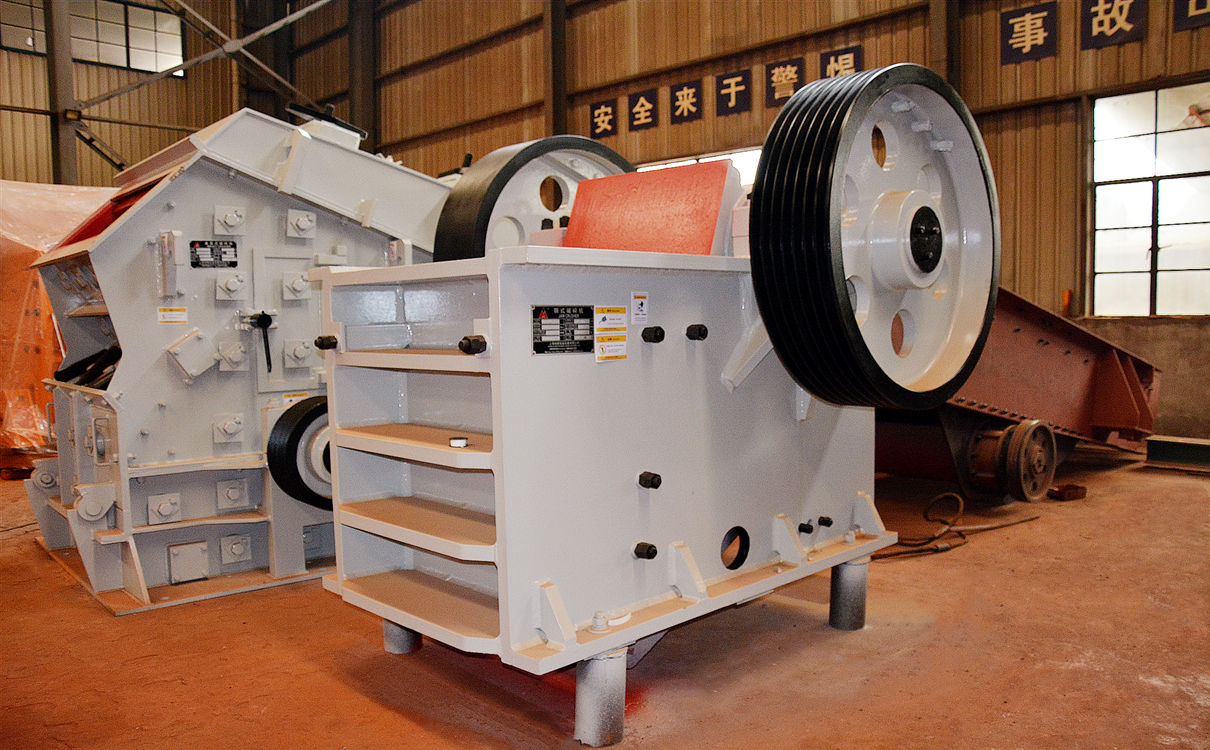

圖六：PEX顎式破碎機
PE型號顎破皮帶型號參數表
|
機器型號 |
皮帶型號 |
尺寸/數量 |
|
PE-150*250 |
B |
3150/5根 |
|
PE-250*400 |
C |
4572/5根 |
|
PE-400*600 |
C |
5000/8根 |
|
PE-500*750 |
D |
5600/7根 |
|
PE-600*900 |
D |
7100/5根 |
|
PE-750*1060 |
SPC |
9000/8根 |
|
PE-800*1060 |
SPC |
9000/8根 |
|
PE-870*1060 |
SPC |
9000/8根 |
|
PE-900*1200 |
SPC |
9500/10根 |
|
PE-1000*1200 |
SPC |
9500/10根 |
|
PE-1200*1500 |
25J |
LD-10800聯組帶/三聯組2根二聯組1根 |
|
PE-1500*1800 |
25J |
LD-12700聯組帶/三聯組4根 |
PEX型號顎破皮帶型號表
|
機器型號 |
皮帶型號 |
尺寸/數量 |
|
PEX-150*750 |
C |
4500/5根 |
|
PEX-250*750 |
D |
4000/4根 |
|
PEX-250*1000 |
D |
4500/5根 |
|
PEX-250*1200 |
D |
5000/5根 |
|
PEX-300*1300 |
E |
5600/5根 |
四、各大型號的顎式破碎機軸承型號技術參數表
1、PE系列顎破軸承技術參數表（690以下）
2、PE系列顎破軸承技術參數表（750以上）
1、PE系列顎破軸承技術參數表（690以下）
| 機器型號 | 動顎軸承 | 數量 | 機架軸承 | 數量 |
| PE-150*250H | 22218 | 2 | 22213 | 2 |
| PE-150*250 | 22218 | 2 | 22213 | 2 |
| PE-250*400 | 22328 | 2 | 22328 | 2 |
| PE-250*400Z | 22328 | 2 | 22328 | 2 |
| PE-250*500H | 22330/W33 | 2 | 22330/W33 | 2 |
| PE-400*600 | 22338CA | 2 | 22338CA | 2 |
| PE-400*600Z | 22338CA | 2 | 22338CA | 2 |
| PE-500*750 | 23148CA/W33 | 2 | 23148CA/W33 | 2 |
| PE-600*900 | 23148CA/W33 | 2 | 23148CAK/W33 | 2 |
2、PE系列顎破軸承技術參數表（750以上）
| 機器型號 | 動顎軸承 | 數量 | 機架軸承 | 數量 |
| PE-750*1060 | 23176CA/W33 | 2 | 23176CAK/W33 | 2 |
| PE-800*1060 | 23176CA/W33 | 2 | 23176CAK/W33 | 2 |
| PE-870*1060 | 23176CA/W33 | 2 | 23176CAK/W33 | 2 |
| PE-900*1200 | 23180CA/W33 | 2 | 23180CA/W33 | 2 |
| PE-1000*1200 | 23180CA/W33 | 2 | 23180CA/W33 | 2 |
| PE-1200*1500 | 231/500CA/W33 | 2 | 231/500CAK/W33 | 2 |
| PE-1500*1800 | 241/560EC/W33 | 2 | 241/560ECK/W33 | 2 |
3、PEX系列顎破軸承技術參數表
| 機器型號 | 動顎軸承 | 數量 | 機架軸承 | 數量 |
| PEX-150*750H | 23136 | 2 | 23136 | 2 |
| PEX-150*750Z | 23136 | 2 | 23136 | 2 |
| PEX-250*750 Z | 22238CA | 2 | 22238CA | 2 |
| PEX-250 *750H | 22238CA | 2 | 22238CA | 2 |
| PEX-250*1000 | 22238CA | 2 | 22238CA | 2 |
| PEX-250*1200 | 22240CA/W33 | 2 | 22240CAK/W33 | 2 |
| PEX-300*1300 | 22344CA/W33 | 2 | 22344CAK/W33+AH2344 | 2 |
以上就是完整的整套PE系列、PEX系列顎式破碎機的工作原理、結構圖、規格型號技術參數，包括顎破排料口生產能力及排料口粒度對應技術參數、各種型號顎破的皮帶規格型號、顎破動顎軸承規格型號、數量等技術資料，希望對用戶有所幫助。有很多客戶會問一臺顎破多少錢？每個廠家的報價要按照當時原材料的價格核算，顎式破碎機價格一直在起伏變化的，因此可以咨詢本司銷售人員獲得最新實時價格。友情提醒：如需購買顎破，請從正規廠家購買，以獲得無憂的售后保障。
