歐版顎式破碎機操作原理
在歐版PV顎式破碎機中，加工物料在兩個堅硬的表面之間進行破碎。移動表面的動作獨立于顎式破碎機上作用的負荷。破碎動作通過動顎體（3）的移動實現。動顎體與靜顎體（4）以及邊護板（2）構成破碎室。單塊的加工物料（如巖石或礦石）在兩個顎體之間夾緊、擠壓和破碎。
生產和加工物料的質量和數量取決于顎式破碎機與所加工物料之間的交互。
破碎室的幾何形狀、顎式破碎機的動力學和加工的物料是最重要的因素。

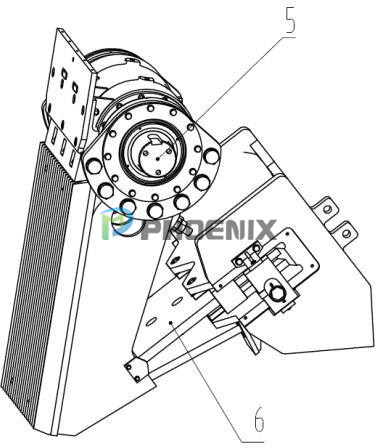

電機功率通過皮帶傳送到安裝在偏心軸（5）上的一個飛輪（1）。偏心軸的旋轉和肘板（6）的移動促使動顎體產生橢圓運動。顎體之間的距離減小時，進入的加工物料受到擠壓應力，因此破碎。在動顎體移動離開靜顎體時，加工物料能夠通過破碎室向下流動。
顎板由于不斷受到磨損，所以需要定期顛倒或更換。

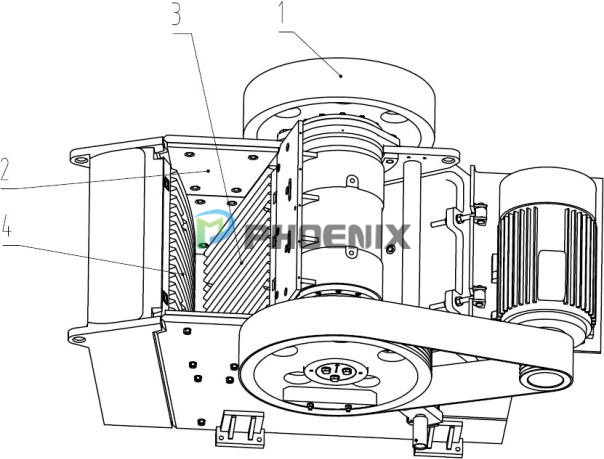

1 飛輪、2 邊護板、3 活動式顎體、4 靜顎體、5 偏心軸、6 肘板
1.2.1 說明
下列各圖展示顎式破碎機的元件及名稱匯總。
注: 參數如有更新，恕不另行通知，請聯系我們。
生產和加工物料的質量和數量取決于顎式破碎機與所加工物料之間的交互。
破碎室的幾何形狀、顎式破碎機的動力學和加工的物料是最重要的因素。
電機功率通過皮帶傳送到安裝在偏心軸（5）上的一個飛輪（1）。偏心軸的旋轉和肘板（6）的移動促使動顎體產生橢圓運動。顎體之間的距離減小時，進入的加工物料受到擠壓應力，因此破碎。在動顎體移動離開靜顎體時，加工物料能夠通過破碎室向下流動。
顎板由于不斷受到磨損，所以需要定期顛倒或更換。
1 飛輪、2 邊護板、3 活動式顎體、4 靜顎體、5 偏心軸、6 肘板
1.2.1 說明
下列各圖展示顎式破碎機的元件及名稱匯總。

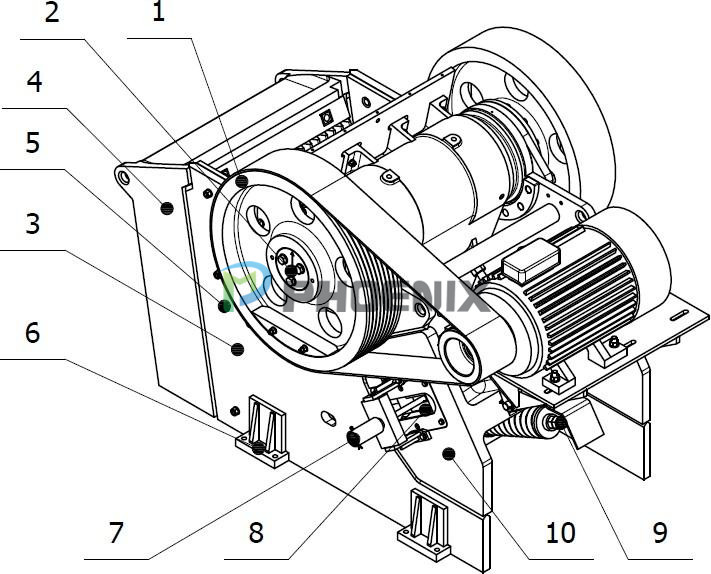

底視圖
1 槽輪、2 偏心軸 （隱蔽式）、3 側墻、4 前墻、5 邊護板固定件、6 機架支座、7 調整裝置、8 調整楔塊 （隱蔽式）、9 拉桿、10 后墻

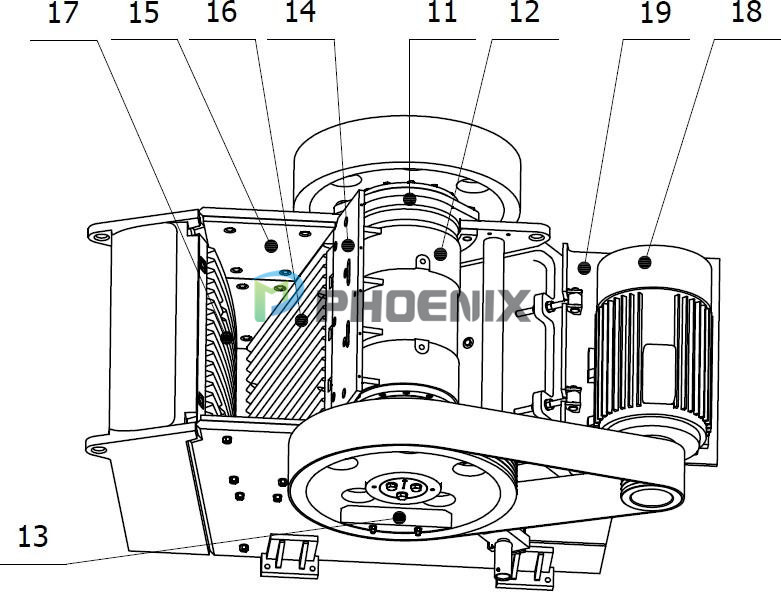

頂視圖
11 軸承座、12 動顎、13 配重塊、14 動顎護板、15 邊護板、16 動顎齒板、17 固定齒板、18 電機、19 電機座
11 軸承座、12 動顎、13 配重塊、14 動顎護板、15 邊護板、16 動顎齒板、17 固定齒板、18 電機、19 電機座
PV顎式破碎機產品參數：
|
型號 |
給料口尺寸 |
最大給料 |
排料口寬度 |
電機功率 |
電機轉速(r/min) |
重量 |
| PV710 | 760*1060 | 500 | 75-200 | 110 | 750 | 17.3 |
| PV912 | 900*1200 | 800 | 154-250 | 132 | 1000 | 39.3 |
